A DCL elektromos működtetőbe szerelt DC-FB3 modul lehetővé teszi a szelep helyzetének vezérlését Modbus-TCP/IP protokollon keresztül. A telepítés az alábbiakban látható:

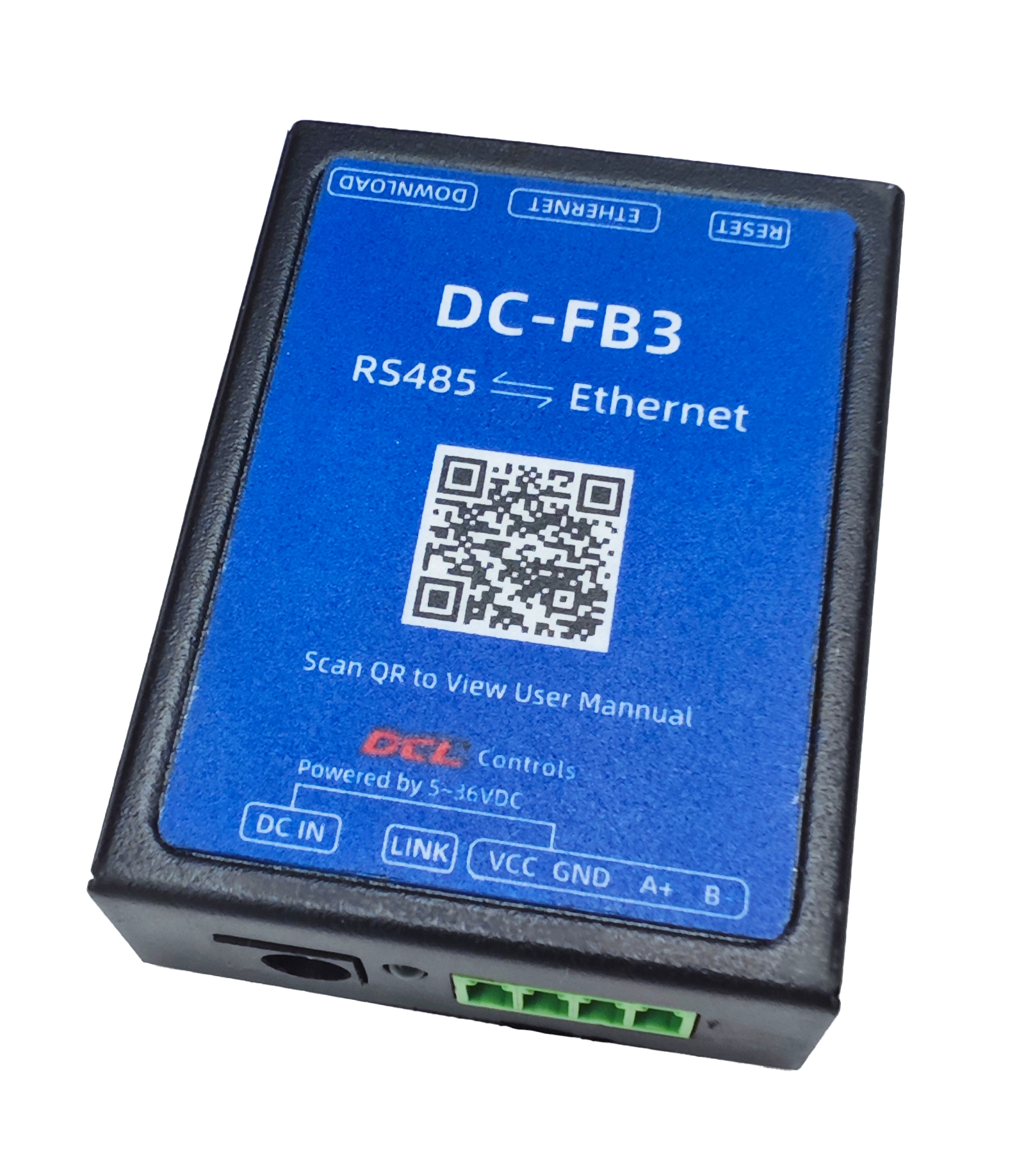

DC-FB3

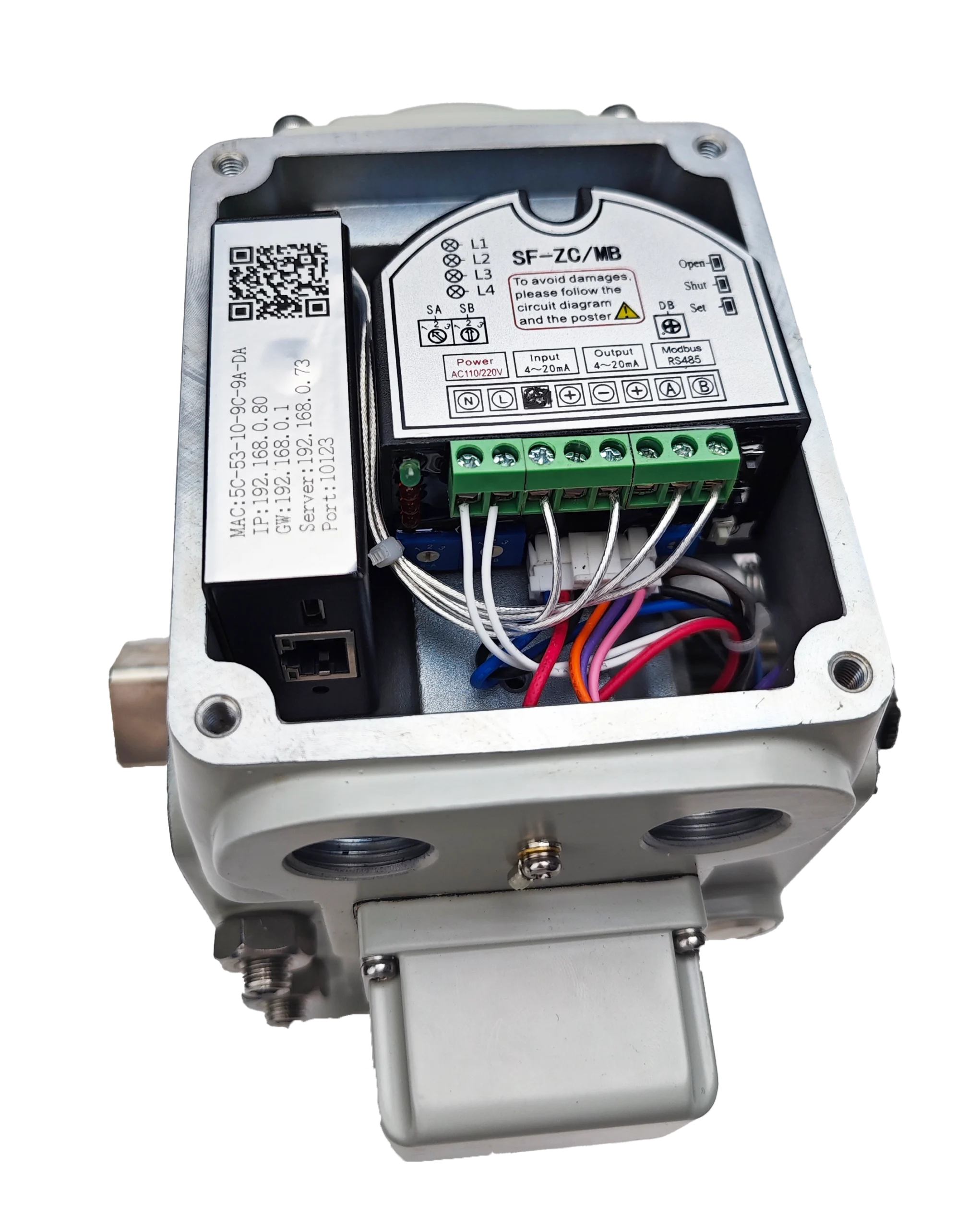

DC-FB3 beépítve a DCL működtetőbe

1. DCL elektromos aktuátor vezérlése Modbus-TCP/IP-n keresztül alapértelmezett paraméterek használatával

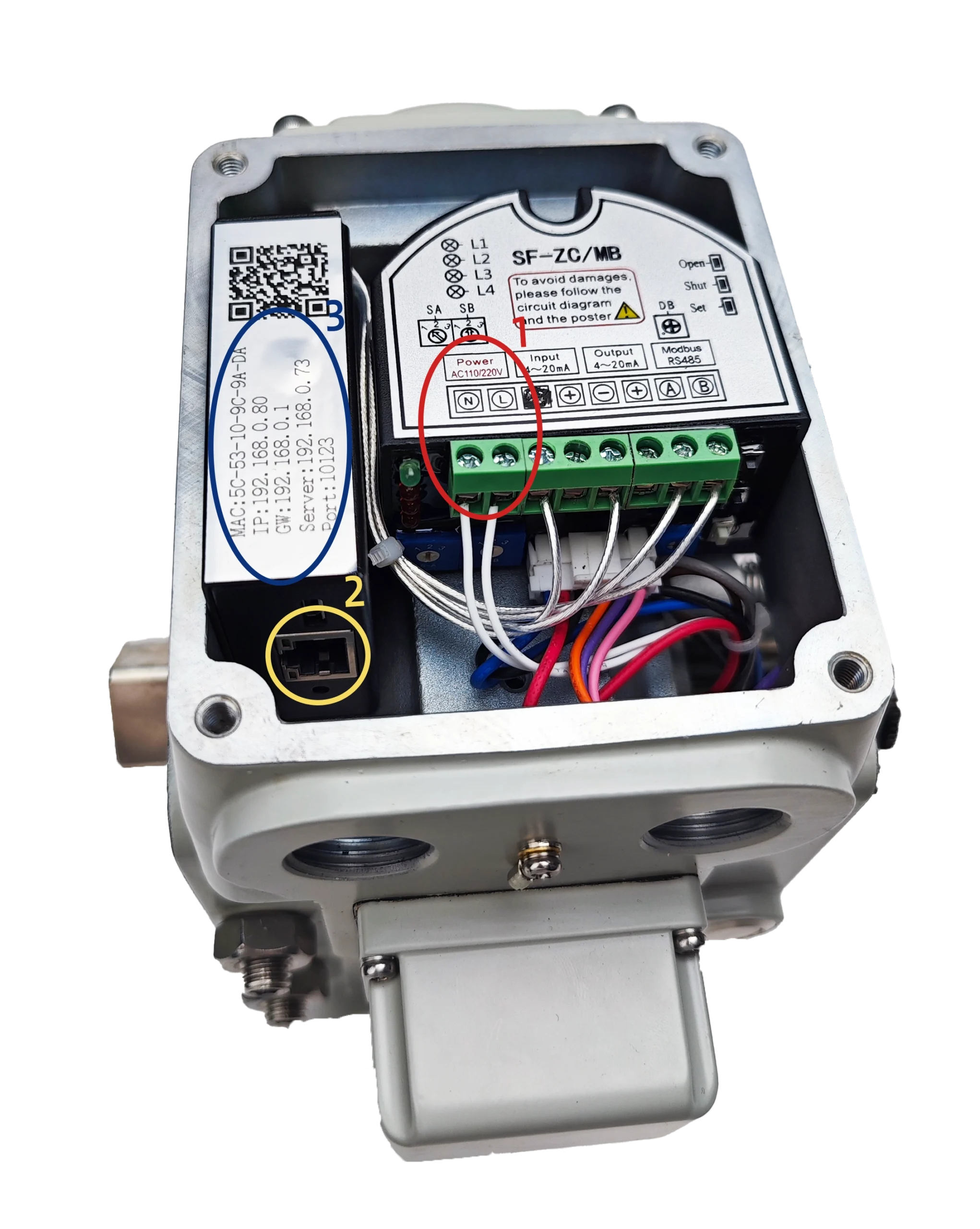

A DC-FB3 kliens módban van előre konfigurálva. Az alapértelmezett MAC, IP, Gateway, Server és Port paraméterek használatával vezérelheti a DCL elektromos aktuátort Modbus-TCP/IP protokollon keresztül. Az alapértelmezett paraméterek az alábbi képen kék mezőben láthatók.

Az alapértelmezett paraméterek használata esetén kihagyhatja a 2. lépést, és közvetlenül a 3. lépéssel folytathatja, a DCL elektromos aktuátor vezérlését Modbus-TCP/IP protokollon keresztül.

DCL Modbus TCP/IP aktuátor

2. TCP/IP hálózati paraméterek módosítása

2.1 Csatlakoztassa a DC-FB3-at a számítógéphez a DC-FB1 (USB - RS485) segítségével

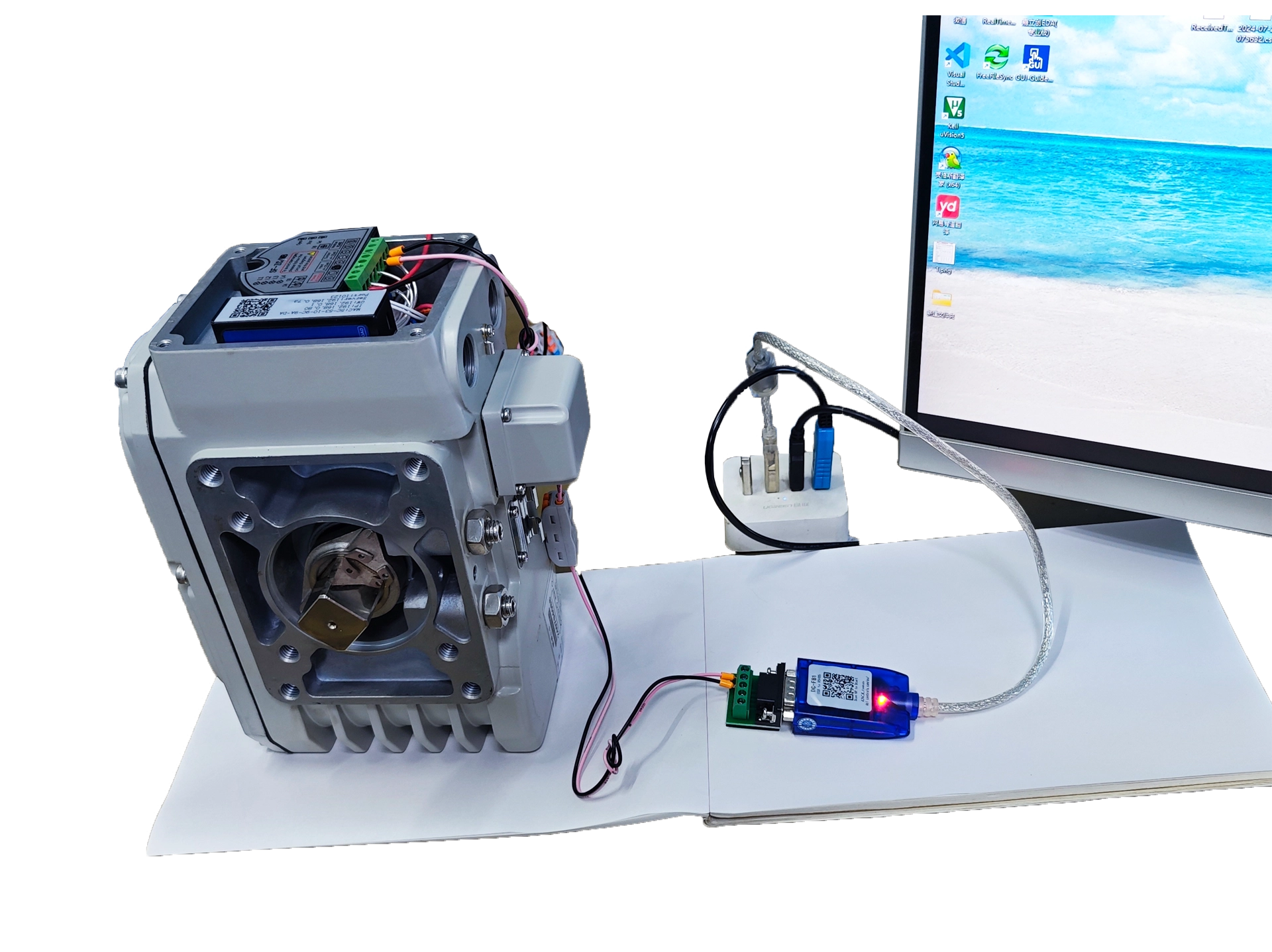

DCL aktuátor csatlakoztatása Modbus TCP/IP-vel rendelkező számítógéphez

A DC-FB3 csatlakoztatásának bekötése a következő:

  • Piros doboz 1: Csatlakoztassa AC 220V tápegységhez.

  • Zöld doboz 4: Csatlakoztassa a DC-FB1 RS485 interfészéhez (A/B).

  • DC-FB1 USB: Csatlakoztassa a számítógéphez.

További részletekért lásd a DC-FB1 felhasználói kézikönyvét.



2.2 Hálózati paraméterek beállítása számítógépes konfigurációs szoftverrel

Konfigurációs szoftver letöltéseTelepítse a hálózati paraméterek beállításához szükséges konfigurációs szoftvert.

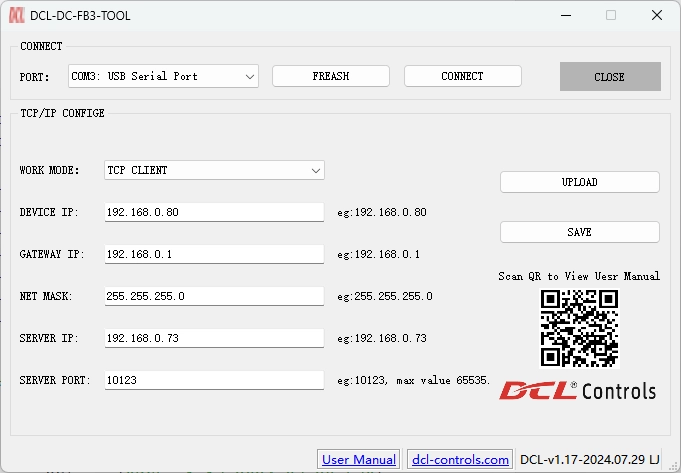

Válassza ki a helyes portot: Nyissa meg a konfigurációs szoftvert, válassza ki a megfelelő portot, és kattintson a KAPCSOLAT DC-FB3-hoz való csatlakoztatáshoz.

Csatlakoztatás után a konfigurációs szoftver automatikusan beolvassa a paramétereket a DC-FB3-ból.

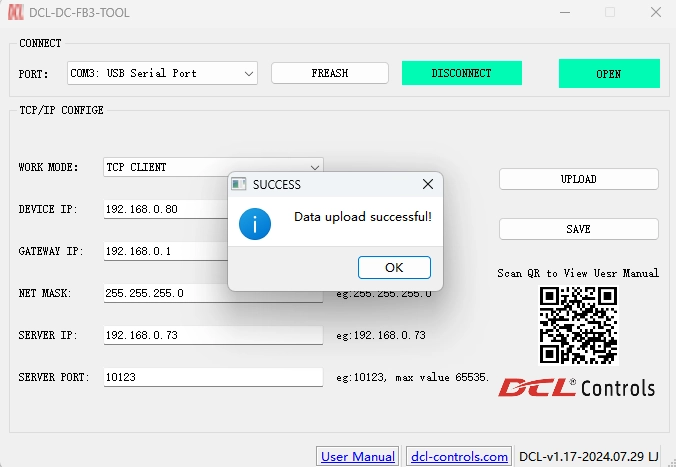

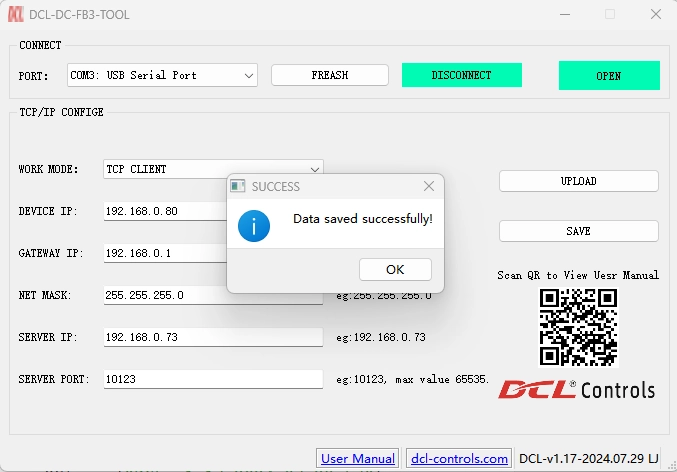

Hálózati paraméterek módosítása: A hálózati paraméterek módosítása után kattintson a MEGTAKARÍTÁS a frissített paraméterek DC-FB3-ban történő tárolásához.

3. DCL aktuátor vezérlése Modbus-TCP/IP-n keresztül

Hardverkapcsolatok

  • Csatlakoztassa az AC220V tápegységet a pirossal jelölt csatlakozókhoz 1
  • Helyezze be az RJ45 csatlakozót a sárga négyzettel jelölt aljzatba 2

Mostantól modbus-RTU parancsokkal vezérelheti a működtetőt a következő utasítások szerint: DCL Aktuátor Modbus Alkalmazási Kézikönyv
