Erittäin pieni toimilaite
DCL-02

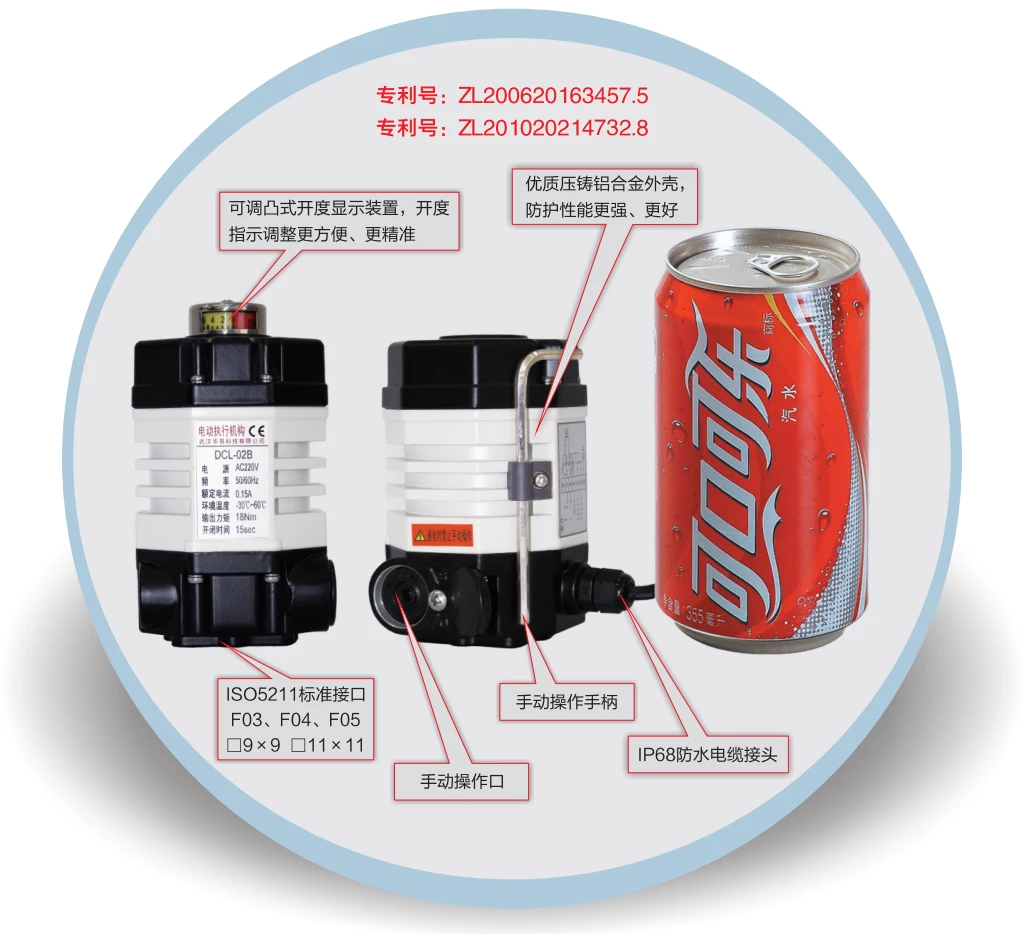

- Pieni koko, yhtä pieni kuin kolatölkki
- Erittäin luja alumiiniseoskuori vahvaa suojaa varten.
- Korkea EMI-suorituskyky.
Liikkeen suunta
Osittainen kääntö
Vaimennin
0 - 270°
Vääntömomentti/toiminta-aika
9~18Nm
7~60S
Velvollisuustyyppi
Modulointi
Päällä - Pois päältä
Syöttöjännite
DC24V
AC110V
AC220V
Tulo-/lähtösignaali
4–20 mA
0–10 V
IO-liitäntä
Lisävaihtoehdot
Kosteudenpoisto
Velvollisuustyyppi
Modulointi
Toimilaite lukee tavoiteasentoarvon ohjausjärjestelmästä 4-20mA-, 2-10V- tai kenttäväylän, kuten modbus-, ethernet- ja muiden väylien kautta.
Tämän jälkeen toimilaite ajaa venttiilin tavoiteasentoon sisätilojen ohjausalgoritmin avulla.
Toimilaite antaa aina venttiilin reaaliaikaisen asennon kautta. 4-20mA, 2-10V tai kenttäväylä.
Toimilaite voi käynnistyä 1200 kertaa tunnissa, kun sitä käytetään käyttötyypissä S4.

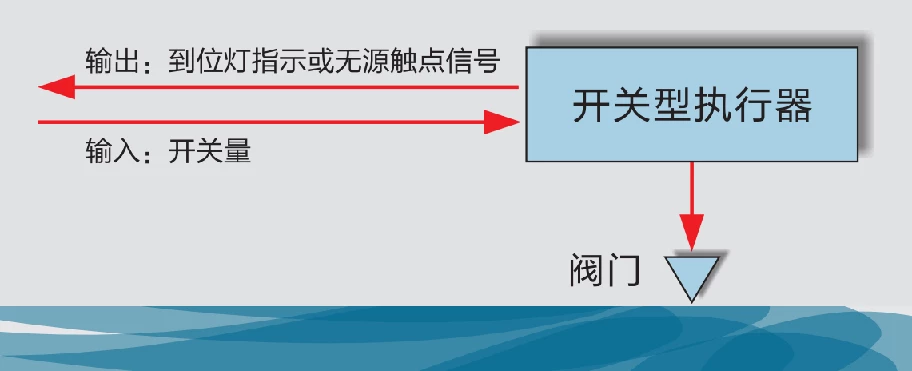

Päällä - Pois päältä
Toimilaite lukee avoimen tai suljetun vaatimuksen ohjausjärjestelmästä IO-liitännän, kuten passiivisen signaalin tai 24VDC/220VAC-aktiivisen signaalin, kautta.
Tämän jälkeen toimilaite ajaa venttiilin loppuasentoon OPEN tai CLOSE tulosignaalin vaatimalla tavalla.
Toimilaite antaa OPEN- tai CLOSE-palautesignaalin, kun pääteasento on saavutettu.
Toimilaite voi ajaa venttiiliä yhtäjaksoisesti 15 minuutin ajan, kun sitä käytetään tyypissä S2.
Ominaisuudet
Moottori, jossa on ylilämpötilasuojaus
DCL suunnittelee moottorin erityisesti toimilaitteen vaatimuksiin sopivaksi, jotta DCL-toimilaitteen moottori voi tuottaa suuren käynnistysmomentin ja säilyttää samalla korkean hyötysuhteen käynnistysvaiheessa, jotta lämpötilan nousu olisi mahdollisimman alhainen. Sillä välin moottorilla on pieni hitausmomentti, jotta modulaation tarkkuus on suuri.

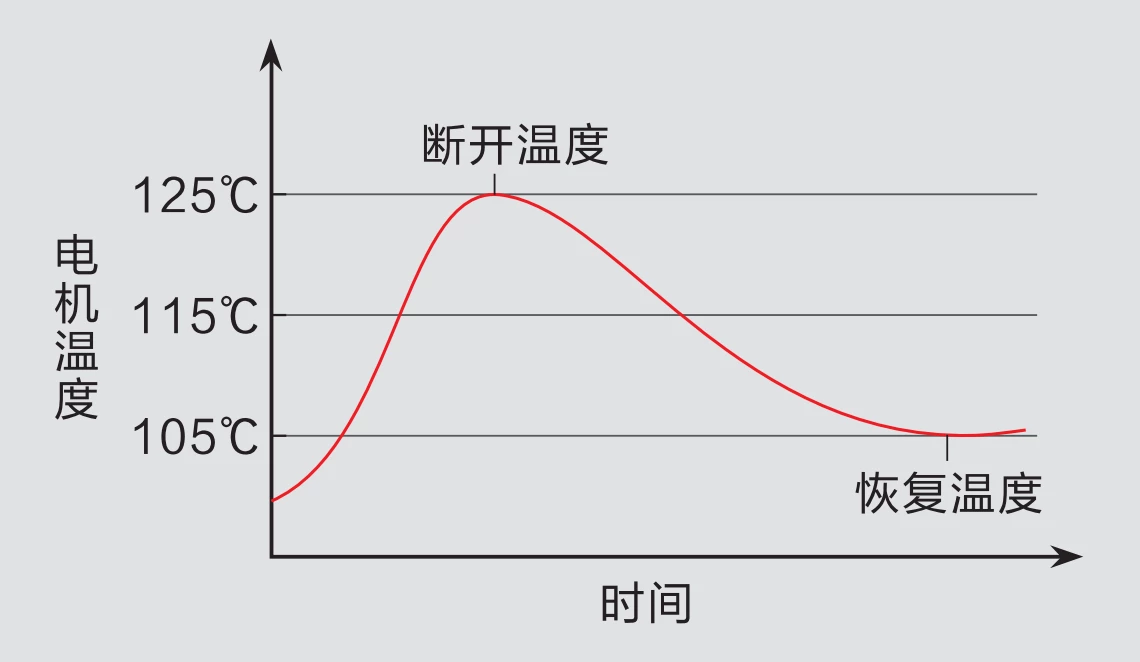

Moottoriin on asennettu ylilämpötilan suojalaite, joka katkaisee virransyötön, kun moottorin lämpötila nousee yli rajoitetun lämpötilan (105 ℃ / 85 ℃ voidaan valita sovellusskenaarion mukaan), ja kytkee virransyötön uudelleen, kun lämpötila palautuu alle normaalin lämpötilan.
Dual Position Limiter
Venttiilissä on 2 asentorajoituslaitetta, jotka suojaavat venttiiliä vaurioitumiselta, jos venttiiliä käytetään yli kääntökulman.
Sähköinen rajakytkin on asennettu molempiin pääteasentoihin: AVOIN ja SULJETTU. Moottorin virransyöttö katkaistaan, jolloin venttiilin käyttö loppuu, kun rajoitettu pääteasento on saavutettu.
Lähtöakselille on asennettu myös 2 mekaanista rajoitinta, jotka suojaavat venttiiliä heilahdukselta yli iskualueen. Mekaaninen rajoitin ei vaikuta normaalikäytössä, koska sähköinen rajakytkin on mekaanista rajoitinta edellä ja laukeaa ennen kuin lähtöakseli pääsee mekaanisesti rajoitettuun asentoon.
Tekniset parametrit
| Virtalähde | DC24V, AC24V, AC110V, AC220V |
| Vakiomomentti/aika | 18Nm/15S |
| Valinnainen vääntömomentti/aika | 9Nm/7S, 18Nm/60S |
| Kääntökulman alue | 0~90° |
| Moottorin teho/virta | DC24V：8W / 0.7A AC24V：6W / 1.3A AC110V： 6W / 0.3A AC220V：6W / 0.15A |
| Ohjauspiiri | DC24V: E-type/G-type |
| Paino | 1.2kg |
| Eristysvastus | 24 V tasavirta/24 V vaihtovirta: 100 MΩ/250 V tasavirta AC110V/AC220V：100MΩ/500VDC |
| Kestää jännitteen | DC24V/AC24V: 500VAC 1 minuutin ajan |
| Vedenpitävyystaso | IP67 |
| Installation orientation | 360° asennus mihin tahansa kulmaan |
| Sähköliitäntä | 7-core cable connection |
| Käyttölämpötila | -25 ℃ ~ +55 ℃ |
| Selection of fuses | DC24V：2A AC24V：3A AC110V/AC220V：1A |
| DCL-02 Adjustable Control Parameters | |
| Tulosignaali | 4–20 mA, 0–10 V mielivaltainen kalibrointi |
| lähtösignaali | 4–20 mA, 0–10 V mielivaltainen kalibrointi |
| Bussi | 485/Modbus/CAN |
| Esineiden internet | WIFI/LoRA/4G |
| Perusvirhe | ≤±1% |
| Check back | ≤1% |
| Hystereesi | Adaptive Hysteresis, customized |
| Uudelleensijoitusajat | 0 kertaa |
| Toistettavuusvirhe | ≤1% |

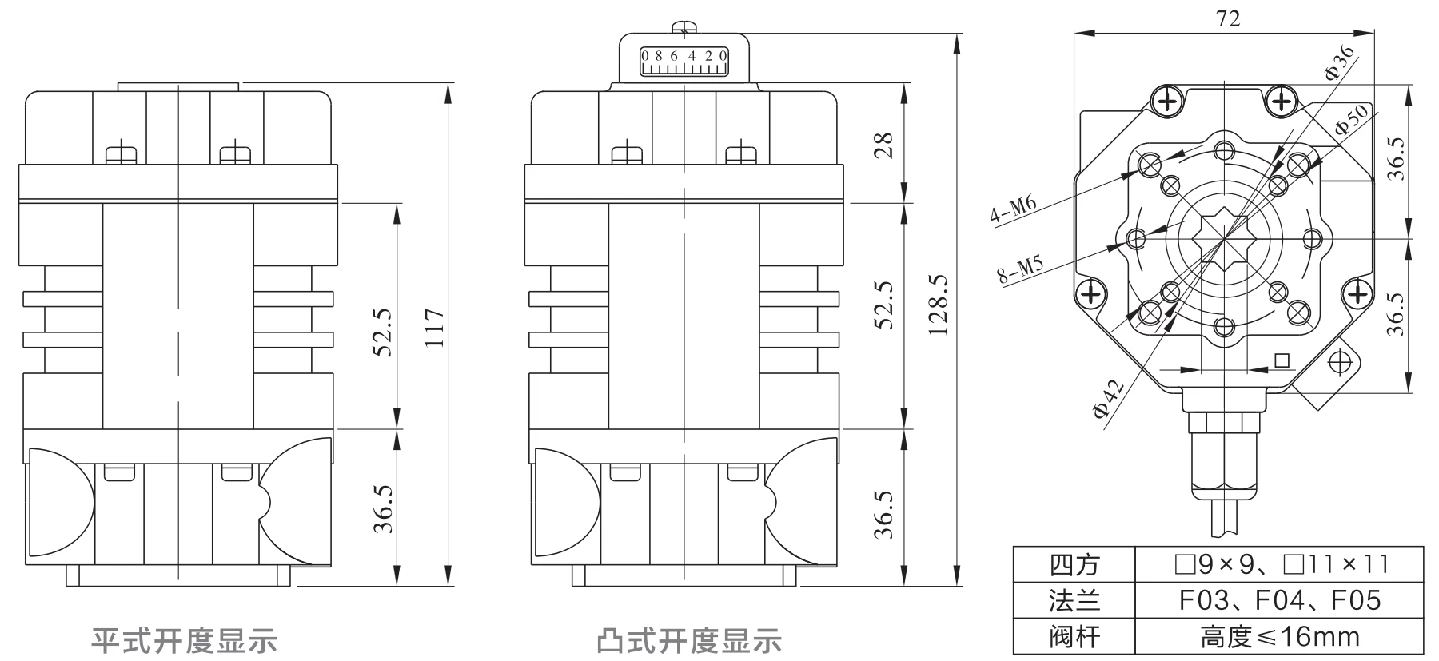

Mitat
Sovelluspiiri
Modulointi

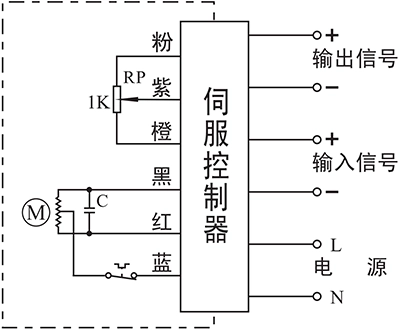

E - Modulointi ohjausyksiköllä
- Syöttö: 0~10V
- Lähtö: 0~10V
Yhteyden yksityiskohdat:
- Kytke AC85-220V syöttöjohto L:ään ja nollajohto N:ään.
- 4-20mA/2-10V-signaalilähteen kytkeminen ohjausjärjestelmästä tuloon-/+.
- Liitä lähtö -/+ järjestelmään venttiilin reaaliaikaisen asennon lähettämistä varten.
Päällä - Pois päältä

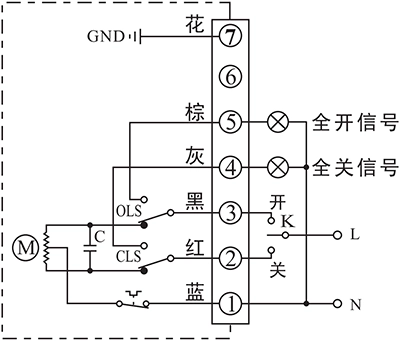

A - 2 aktiivista pääteasentosignaalilähtöä
- Ohjaa toimilaite avautumaan tai sulkeutumaan painikkeella K
- Loppuasennon OPEN/CLOSE lähtöliitin lähettää tapahtuman 220 VAC aktiivisena signaalina, kun loppuasento on saavutettu.
Yhteyden yksityiskohdat:
- Kytke AC85-220V:n syöttövirran nollajännite P1:een.
- Kytke AC85-220V-linja CLOSE (P2) venttiilin sulkemiseksi.
- Kytke AC85-220V-linja OPEN (P3) venttiilin avaamiseksi.
- P5 on pääteasennon OPEN-liitin, joka antaa AC220V-lähteen, jota voidaan käyttää merkkivalon ohjaamiseen, kun toimilaite on saavuttanut avoimen pääteasennon.
- P6 on pääteasennon OPEN-liitin, joka antaa AC220V-lähteen, jota voidaan käyttää merkkivalon ohjaamiseen, kun toimilaite on saavuttanut suljetun pääteasennon.
- Kytke maadoitus P7:ään.

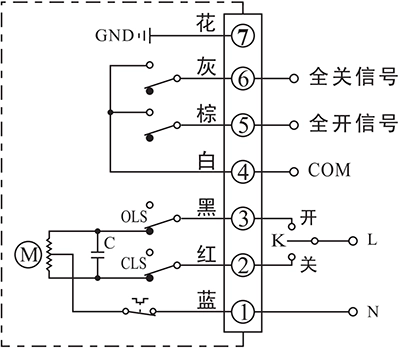

B - 2 passiivisella pääteasentokytkimellä varustettuna
- Ohjaa toimilaite avautumaan tai sulkeutumaan painikkeella K
- Loppuasennon OPEN/CLOSE lähtöliitin lähettää tapahtuman passiivisena signaalina, kun loppuasento on saavutettu.
Yhteyden yksityiskohdat:
- Kytke AC85-220V:n syöttövirran nollajännite P1:een.
- Kytke AC85-220V-linja CLOSE (P2) venttiilin sulkemiseksi.
- Kytke AC85-220V-linja OPEN (P3) venttiilin avaamiseksi.
- P4 on pääteasennon OPEN/CLOSE passiivisen kosketinsignaalin COM, joka on normaalisti kytketty GND-signaaliin.
- P5 on pääteasennon OPEN-liitin, joka kytketään COM-liitäntään, kun toimilaite on saavuttanut pääteasennon open.
- P6 on pääteasennon CLOSE-liitin, joka kytketään COM-liitäntään, kun toimilaite on saavuttanut pääteasennon close.
- Kytke maadoitus P7:ään.

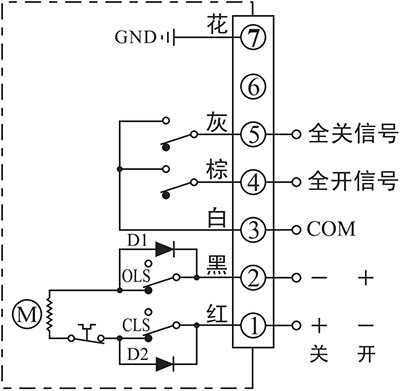

G - Tasavirtamoottori, jossa on 2 pääteasentokytkintä
- Ohjaa toimilaite avautumaan tai sulkeutumaan syöttövirran suunnan mukaan liittimien 1 ja 2 välillä
- Loppuasennon OPEN/CLOSE lähtöliitin lähettää tapahtuman passiivisena signaalina, kun loppuasento on saavutettu.
Yhteyden yksityiskohdat:
- Kytke DC24V+ P1:een ja DC24V- P2:een venttiilin sulkemiseksi.
- Kytke DC24V+ P2:een ja DC24V- P1:een venttiilin sulkemiseksi.
- P3 on pääteasennon OPEN/CLOSE passiivisen kosketinsignaalin COM, joka on normaalisti kytketty signaalin GND:hen.
- P4 on pääteasennon OPEN-liitin, joka kytketään COM-liitäntään, kun toimilaite on saavuttanut pääteasennon open.
- P5 on pääteasennon CLOSE-liitin, joka kytketään COM-liitäntään, kun toimilaite on saavuttanut pääteasennon close.
- Kytke maadoitus P7:ään.
Huomautus：
- Katkoviivoitetun laatikon sisällä oleva piiri on toimilaitteen sisäinen piiri. Ulkopuolella oleva piiri on osoitus sähkökytkennästä toimilaitteen käyttöä varten.
- Jos sinulla on muita erityisiä vaatimuksia liitäntäpiiristä, ota rohkeasti yhteyttä tekniseen tukeen.
